BL-1212N 無刷直流電機驅動器


基本性能：

  • 12V直流供電
  • 啟停及轉向控制
  • 過流、過壓、過載及堵轉保護
  • 外部模擬量調速
  • 制動快速停車
  • 故障報警輸出
  • 轉速信號輸出
  • 適用于不帶霍爾信號輸出的電機驅動
 BL-1212N 無刷直流電機驅動器
性能指標：
電氣性能
供電電源 直流12V，±20%
額定功率 最大150W（根據所選電機確定）
額定轉速 根據所選電機確定
額定轉矩 根據所選電機確定
調速范圍 150RPM~額定轉速
絕緣電阻 常溫常壓下〉100MΩ
絕緣強度 常溫常壓下1KV，1分鐘

使用環境及參數
冷卻方式 散熱器自然冷卻
使用環境 場合 盡量避免粉塵、油污及腐蝕性氣體
溫度 -10℃ ~ +65℃
濕度 <80%RH，無凝露，無結霜
振動 5.9m/S²Max
保存溫度 -20℃ ~ +65℃
體積 147x75x45（mm³）
重量 0.5Kg

端子及使用說明：
無刷直流電機驅動器端子

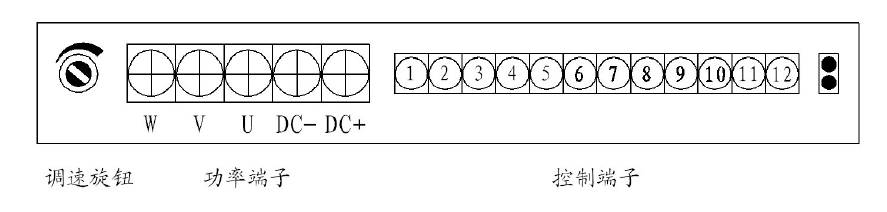

根據上圖所示，各接口功能列表
端子標記 端子定義
功率端子 DC+、DC-
U、V、W		 接直流電源。DC+與正極相接，DC-與負極相接
端子的U、V、W與電機的U、V、W三相對應連接注1
控制端子 1 R/S 電機啟停控制信號，與COM端口短接電機啟動，斷開電機自然停車
2 DIR 電機轉向控制信號，與COM端口短接電機反轉，斷開電機正轉注2
3 BRK 制動停車信號，與COM端口短接電機制動停車注3
4 ANI外部模擬電壓調速輸入，默認輸入電壓0-5V注4
5 COM信號接地端
6 FAULT 故障信號輸出接口（低電平電機故障）注5
7 SPEED 速度信號輸出接口注6
8-12 保留
指示燈 紅燈閃爍 電機故障
綠燈閃爍 電機待機
交替閃爍 電機正常運行
調速旋鈕 調節電機轉速 順時針旋轉電機速度增加，逆時針旋轉電機速度減小

注：
1.無刷電機的U、V、W與驅動器U、V、W連接方式的不同可導致無刷電機運轉方向的不同。
2.無刷電機停車后才能操作改變電機的轉動方向。
3.制動停車在大慣量負載時慎用，且制動時間和負載有關。
4.無刷驅動器默認調速方式為旋鈕調速，若需通過外部模擬電壓來調節速度，可在我司技術人員的指導下通過跳線來設定。
5.當出現故障時，請及時斷電檢查系統，排除故障后上電重啟。
6.速度脈沖為占空比50%的方波，幅值與VCC端電平相同。脈沖頻率F與電機轉速N對應關系：
N=F*60/P（P為電機極對數）

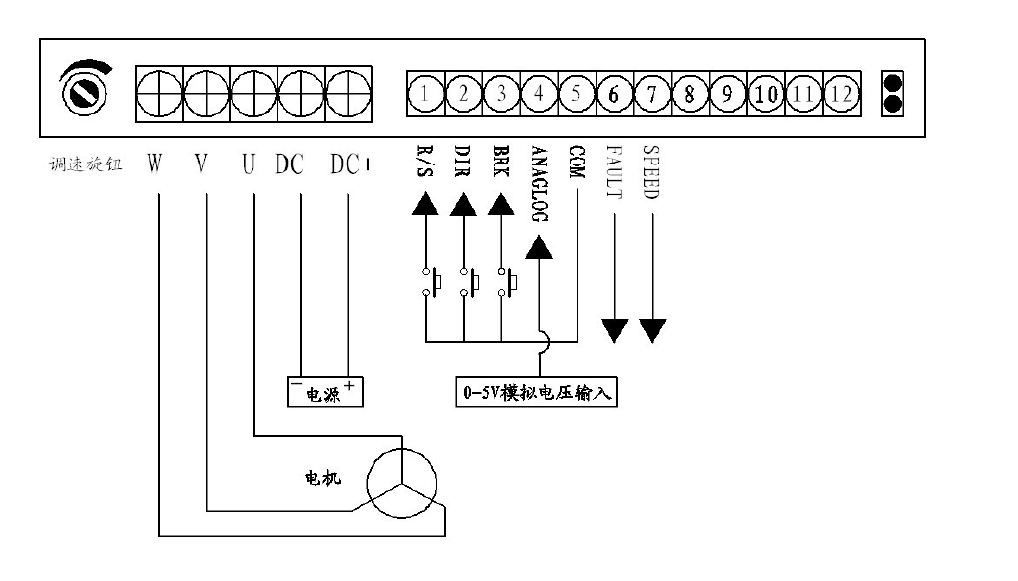

典型接線圖：
無刷驅動器線路連接圖

用戶在接線時要注意以下幾點：
◆斷電1分鐘后才能進行底板檢查或更換保險管。

服務及保修：
本公司所有產品一年內免費保修，超過保修期酌情收取人工及材料費。凡是本公司的產品，終身享受技術支持（論壇、電話、Emai1等）

非授權專業人士請勿開啟機殼！


詢價
